冷熱沖擊試驗箱工作原理圖（高低溫沖擊箱原理）

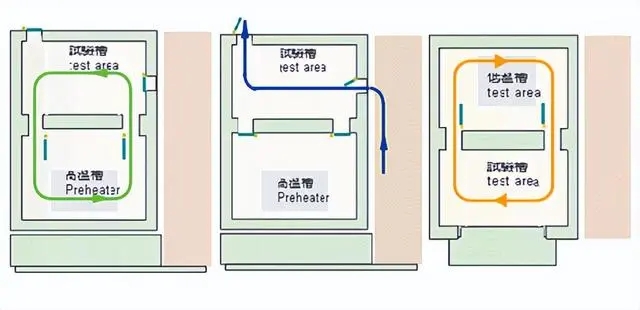

冷熱沖擊試驗箱主要分二箱式和三箱式，其工作原理也有所差異，下面是工作原理圖：

1.三箱式冷熱沖擊試驗箱分為三部分：高溫區，產品測試區，低溫區，試驗箱使用一個專門的高低溫閥門，測試時就把對應的閥門打開，這樣帶有溫度的氣體通過閥門傳送產品測試區，這樣產品就可以收到溫度沖擊。

2.兩廂式冷熱沖擊試驗箱，在測試時是把產品放在一個籃子里，上下（或左右）來回移動，可快速實現被測元件在高低溫室間的溫度沖擊。

相同點：

冷熱沖擊試驗箱被設計為內部包含預冷區、預熱區以及試驗區三個獨立部分。這三個區域相互隔離，通過風門進行切換，無需移動試驗產品即可完成。在常溫沖擊測試時，通過鼓風機將環境溫度引入試驗空間，同時將試驗空間中的熱量或冷量排除，高低溫槽的風門會關閉。

而在低溫沖擊測試時，高溫和常溫槽的風門關閉，此時低溫槽與試驗箱相連接，能夠瞬間將預先存儲的冷量導入試驗箱內。當進行高溫沖擊測試時，低溫和常溫槽的風門關閉，與之相對，高溫槽與試驗箱相通，能夠快速將預存的熱量引入試驗箱內。這樣的設計可以迅速實現溫度的交替變化，滿足冷熱沖擊試驗的要求。
